一、直流屏交流配電單元：

作業原理：兩路動力電源，通過交流配電單元后，別離接空氣開關QF1 、QF2，空氣開關的額定電流為63A 或32A（根據模塊的配置類型、數量及用戶的級差協作要求進行挑選）經空氣開關后接入交流接觸器，接觸器通過機械聯鎖和電氣互鎖，避免兩路動力電源一同輸入，以確保交流供電的可靠工作。

二、直流屏整流單元：

a、由多個高頻開關電源模塊組成，模塊并聯工作，硬件主動均流，N+1冗余；

b、模塊智能化規劃,無需緩沖網絡,模塊支持熱插撥，擴容、保護方便；

三、直流屏直流饋電單元

它包括直流饋電部分，降壓硅鏈（降壓單元）、絕緣監測和亮光信號部分以及直流電壓、電流檢測部分。用戶可根據需求，活絡挑選在輸出端子排上供給一路亮光信號輸出及一路絕緣監測信號輸出；

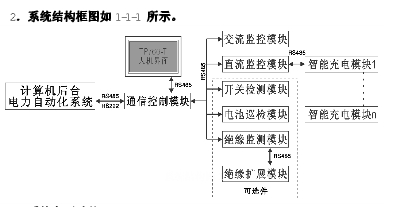

四、直流屏監控系統：

監控系統是直流電源系統的操控、處理中心，電源監控系統選用渙散丈量和會集操控處理的集散模式，這種規劃思維使系統組成、擴容便當、活絡并可削減監控系統引進的缺點要素，智能監控系統，具有四遙功用（遙測、遙信、遙控、遙調）可使直流電源系統抵達少人值守或無人值守；

五、直流屏的蓄電池處理監控系統：

選用二級監控方法能對電池的端電壓、充放電電流、電池溫度及其它參數作實時在線監測，可精確地根據電池的充放電情況，預算電池容量的改變，還能在電池放電后按用戶事先設置的條件主動轉入限流均充狀況，通過操控母線電壓，來結束電池的正常均充進程并可主動結束電池的守時均充保護、均/浮充轉化、電壓溫度補償等作業，完成了全智能化，不需任何人工干預.

六、直流屏通訊電源單元(可選單元)：

通訊模塊將直流電源母線電壓通過DC/DC轉化，取得48V直流電輸出，作為通訊設備電源

七、直流屏逆變單元(可選單元)：

逆變模塊將直流母線電壓通過DC/AC轉化,取得交流220V、50HZ的正弦波電源輸出，作為UPS運用；

八、直流屏通訊規約：

a、通訊物理接口：RS-485，通訊間隔1000米（RS232可選）；

b、MODBUS協議（9600波特，8位數據，奇校驗）；
